在現代工業與能源系統中，直流供電系統因其高效、穩定的特性，被廣泛應用于儲能電站、變電站、電動汽車充電設施、UPS電源、光伏發電等關鍵場合。然而，直流系統一旦發生絕緣故障，不僅影響設備正常運行，還可能引發嚴重的安全事故。為此，安科瑞推出了AIM-D100-TS系列直流絕緣監測儀，成為直流不接地系統絕緣安全的“智能哨兵"。

一、產品定位與技術特點

      AIM-D100-TS系列絕緣監測儀專為DC 15~1500V范圍內的直流系統設計，具備實時監測正負極對地絕緣電阻的功能。當絕緣電阻低于設定閾值時，設備能及時發出預警或報警信號，有效預防系統故障。其技術特點包括：

電阻監測：同時監測正負極對地絕緣電阻，測量范圍達1kΩ~10MΩ，精度高、響應快。

電壓監測：可檢測系統電壓及正負極對地電壓，全面掌握系統狀態。

多重報警機制：通過RGB LED指示燈和兩路繼電器輸出，實現視覺與外部設備聯動報警。

靈活通訊組網：支持RS485接口與Modbus-RTU協議，便于接入監控系統。

安裝便捷：采用插拔端子和導軌/壁掛雙安裝方式，適應多種現場環境。

二、核心功能詳解

1. 智能監測與報警

       設備每500ms或1000ms進行一次絕緣檢測，用戶可根據系統電容情況調整監測周期。支持“周期觸發"與“通訊觸發"兩種模式，后者特別適用于多設備分時控制的復雜系統。

2. 可編程參數設置

       通過撥碼開關或Modbus通訊，用戶可靈活設置通訊地址、波特率、預警/報警閾值、繼電器模式等參數，滿足個性化需求。

3. 故障診斷與排查

       設備具備完善的自我診斷功能，可通過LED指示燈和寄存器狀態識別正負極接反、絕緣故障等異常情況，并提供詳細的故障排查指南。

三、典型應用場景

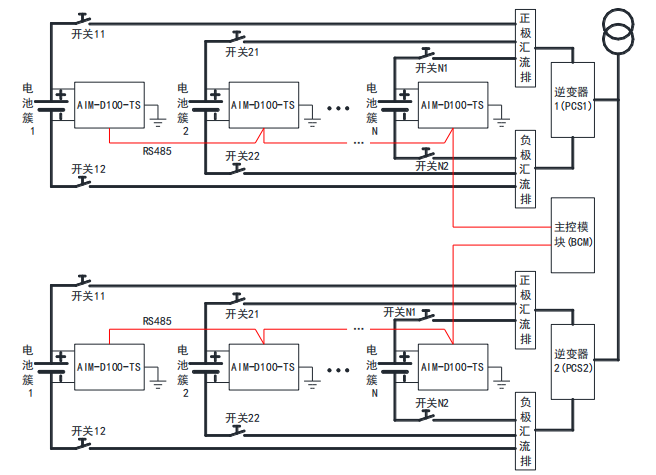

       在儲能系統中，多個電池簇通常并聯運行。若每個簇獨立安裝絕緣監測儀，設備之間可能相互干擾。AIM-D100-TS可以用于監測單個電池簇的絕緣情況，也可以監測整體的絕緣情況。在儲能系統中采用主控模塊來控制各個絕緣監測儀的工作狀態，采用分時控制策略，保證同一時間內只有一只絕緣監測儀處于工作狀態，各個絕緣監測儀之間不會相互干擾，同時保證儲能系統時刻都能進行絕緣監測，保障系統的安全性、穩定性和可靠性。

四、結語

       在儲能直流系統中，絕緣性能的完好是保障系統安全、穩定運行的基石。AIM-D100-TS系列直流絕緣監測儀以其高精度、高可靠性和靈活的通訊能力，成為直流系統絕緣監測的理想選擇。在能源結構轉型和智能化電網建設的大背景下，該設備不僅提升了系統的安全性與可靠性，也為運維人員提供了高效、直觀的故障預警手段，是現代直流系統中的安全衛士。
