電力系統的“體溫計”：電氣溫度監控技術如何防患于未“燃”

在現代電力系統中，發電、輸電、變電、配電及用電設備構成了一個龐大而復雜的網絡。高溫是導致設備老化、燒毀甚至引發火災和爆炸的主要原因之一。因此，對電氣設備關鍵節點進行長期、精準的溫度監測，已成為預防事故、保障人身安全和避免經濟損失的重要手段。

一、溫度監測的必要性

       電氣設備在運行過程中因接觸不良、負載過大、絕緣老化等原因易產生過熱現象。若不及時發現和處理，輕則影響設備壽命，重則引發供電中斷甚至安全事故。通過對母線、斷路器、變壓器、電纜接頭等關鍵部位進行溫度監測，可實現對設備狀態的實時掌握與預警。

二、安科瑞無線測溫主要監測場景與方案

1. 高壓設備溫度監測

       高壓斷路器、開關柜母排和電纜接頭等部位因電壓高、電流大，易發生接觸不良導致的發熱問題。推薦使用無源無線測溫傳感器（如ATE400），通過CT感應取電，將溫度數據無線傳輸，實現遠程監控與報警。

2. 變壓器溫度監測

       變壓器接頭和內部繞組是溫度監測的重點。接頭部位可采用無線測溫，內部繞組則推薦預埋PT100傳感器，通過有線方式接入溫度巡檢儀（如ARTM-8L），確保數據的準確性與可靠性。

3. 低壓設備溫度監測

       低壓斷路器、配電箱、電容器、電抗器等設備數量多、分布廣，宜采用多路無線測溫方案。例如，ATE300M傳感器可同時監測6個測溫點，數據通過ATC600-M收發器上傳至觸摸屏或監控系統。

4. 環境溫濕度監測

       配電柜內和配電室的環境溫濕度同樣影響設備運行。AHE100無線溫濕度傳感器可實現對環境的綜合監測，并通過ATC600-C收發器上傳數據。

三、安科瑞系統集成與監控平臺

       Acrel-2000T無線測溫監控系統通過RS485總線或以太網與間隔層的設備直接進行通訊，系統設計遵循國際標準Modbus-RTU、Modbus-TCP等傳輸規約，安全性、可靠性和開放性都得到了極大地提高。該系統具有遙信、遙測、遙控、遙調、遙設、事件報警、曲線、棒圖、報表和用戶管理功能，可以監控無線測溫系統的設備運行狀況，實現快速報警響應，預防嚴重故障發生。

溫度在線監測系統結構圖

系統功能

測溫系統主機Acrel-2000T安裝于值班監控室，可以遠程監視系統內所有開關設備運行溫度狀態。系統具有以下主要功能：

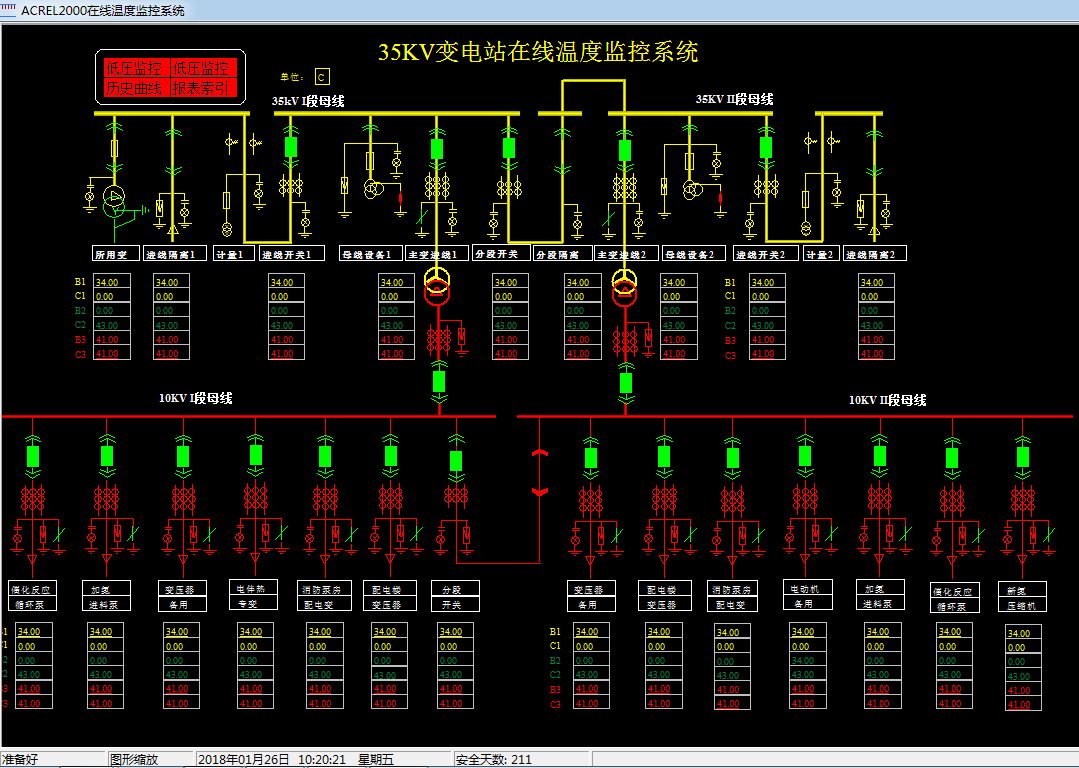

溫度顯示：顯示配電系統內每個測溫點的實時值，也可實現電腦WEB/手機APP遠程查看數據。

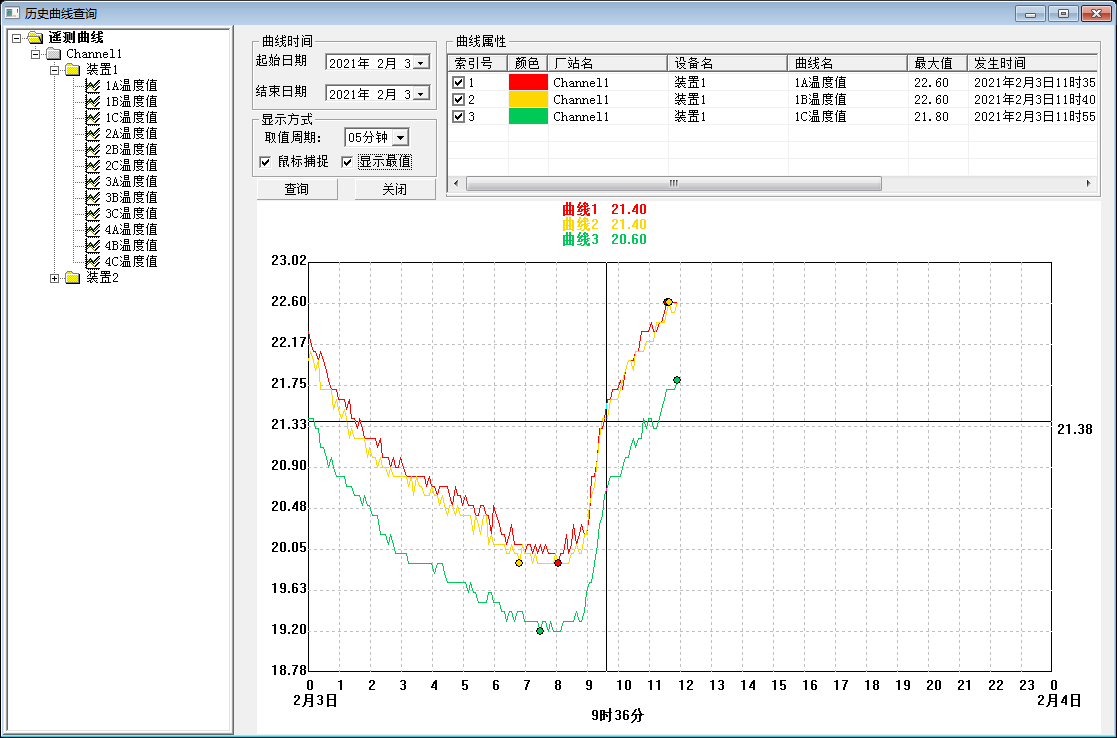

溫度曲線：查看每個測溫點的溫度趨勢曲線。

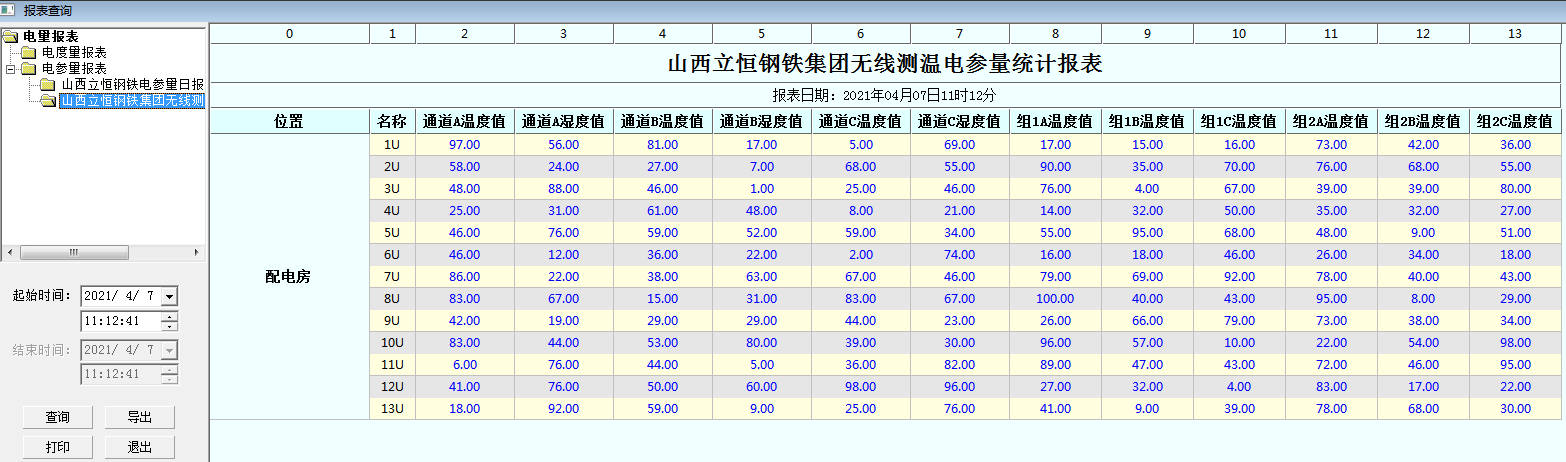

運行報表：查詢及打印各測溫點指定時間的溫度數據。

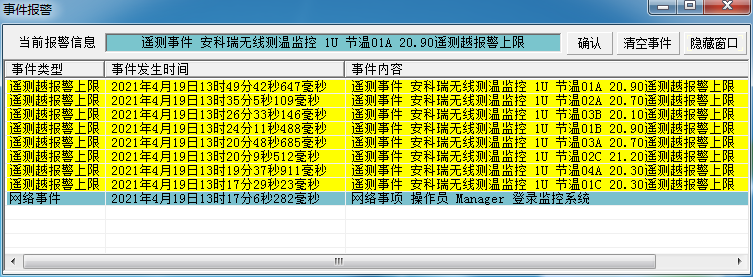

實時告警：系統能夠?qū)Ω鳒y溫點異常溫度發出告警。系統具有實時語音報警功能，能夠?qū)λ惺录l(fā)出語音告警，告警方式有彈窗、語音告警等，還可以短信/APP推送告警消息，及時提醒值班人員。

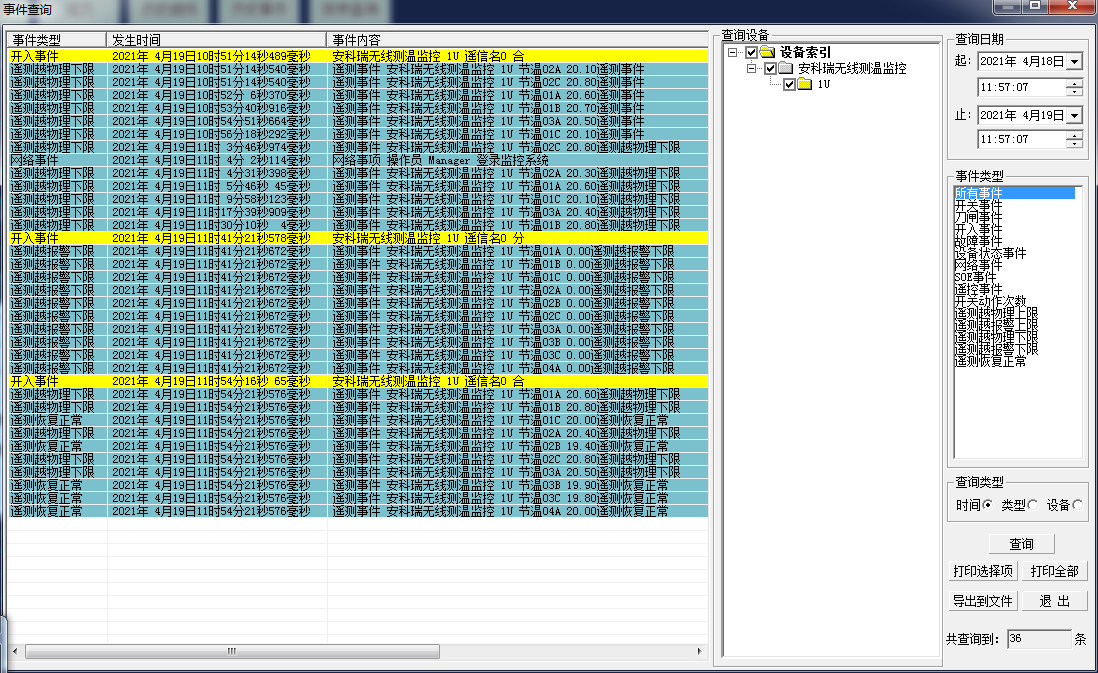

歷史事件查詢：能夠溫度越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析等。

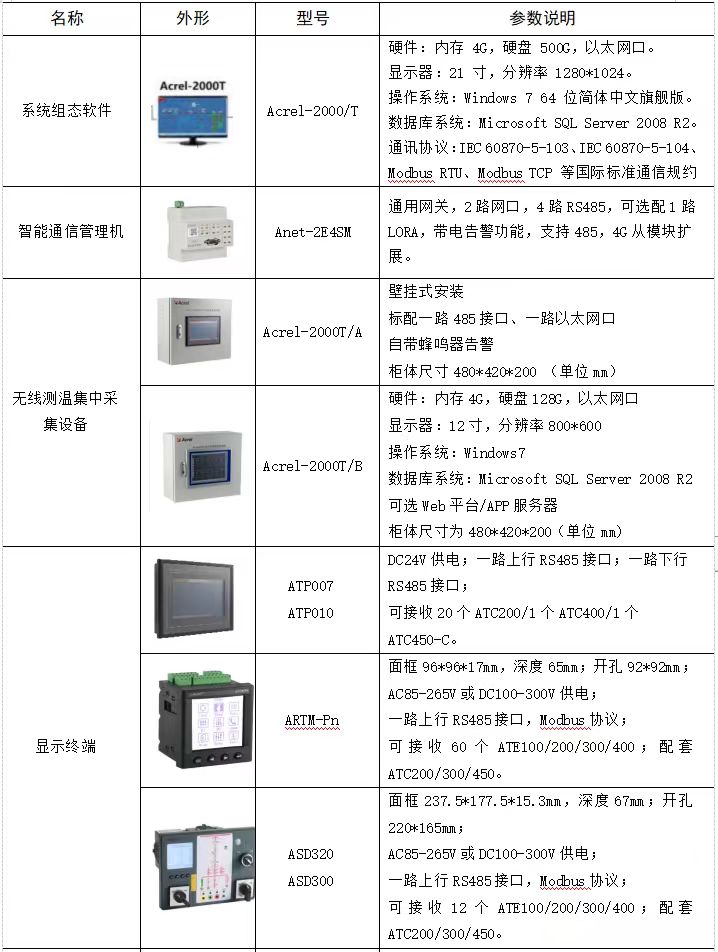

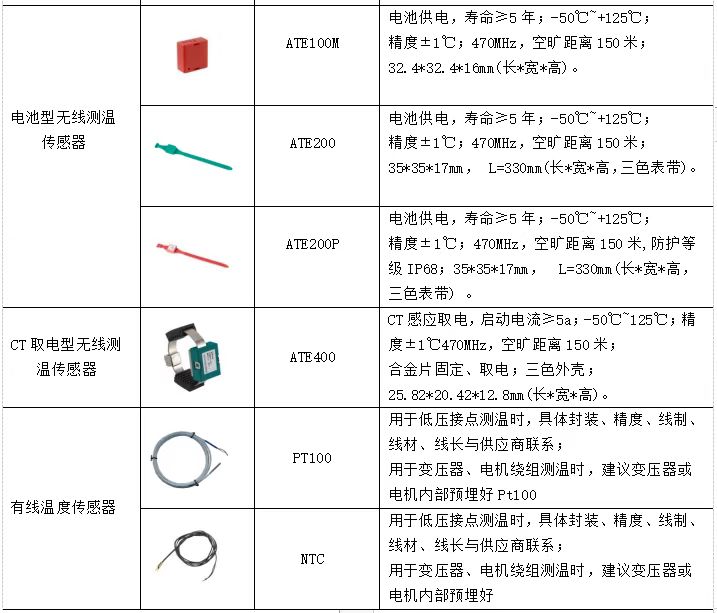

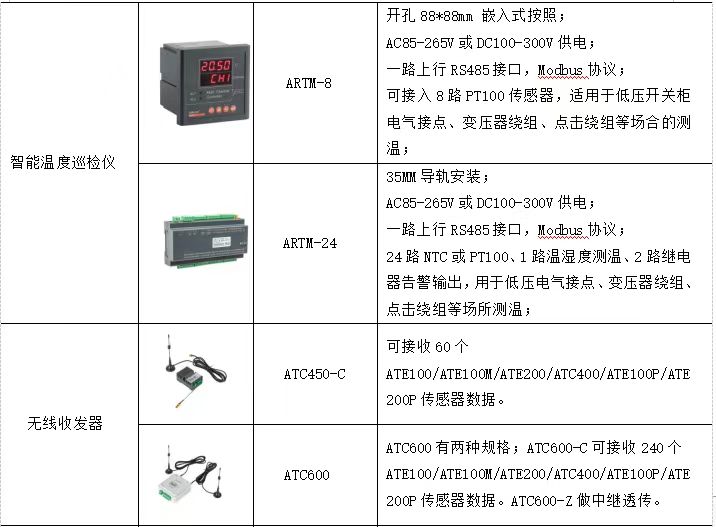

四、系統硬件配置

五、總結

       電氣設備溫度監控系統不僅是技術進步的體現，更是電力系統安全運行的重要保障。通過智能化、網絡化的溫度監測手段，實現對設備狀態的提前預警與精準管理，可顯著提升電力系統的可靠性、安全性與經濟性，為智能電網的建設提供堅實支撐。
